加工适用范围

1）适用于干喷砂（丸）加工工艺。

2）较重的大型零件的表面喷砂加工，表面喷丸强化处理。

组成

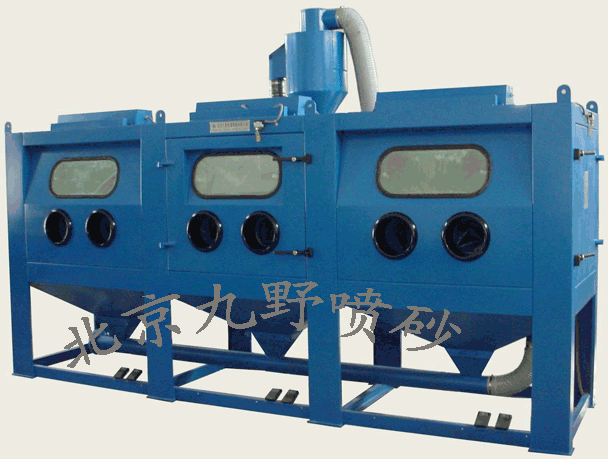

本机由主机、喷枪、工作台、旋风分离器、储砂箱、除尘机组、气路系统、电器系统等部分组成。

技术参数

1）主机外形尺寸：4000（宽）×1000（厚）×2600（高）毫米

2）工作舱尺寸：  3950（宽）×950（厚）×960（高）毫米

3）机舱门口尺寸：700（宽）×780（高）毫米（三个舱门）

4）除尘器尺寸：  1000（宽）×1000（厚）×2400（高）毫米（两台）

5）喷枪、喷嘴：三工位，3把手动喷枪、喷嘴直径：￠9.5mm

电气设备

1）电源：AC380V、50Hz

2）除尘风机：AC380V、50Hz、2×4KW、2800r/min

3）照明装置：AC220V、50Hz、12×20W荧光灯

4）控制电路电压：AC24V

压缩空气源

1）气源压力、排量：0.8MPa、6.0M3/min[指标准状态(20℃、101.325kPa)的空气体积流量

2）工作压力：开机后的减压阀表压0.4～0.7MPa

3）单枪耗气量：约为1.6～1.9M3/min（根据压缩空气压力确定）。

磨料

1）种类：推荐使用刚玉类磨料，也可使用石英砂、玻璃珠、陶瓷丸及钢丸等其他磨料

2）磨料粒度：24＃ ～ 150＃、钢丸为0.3mm以下（磨料越细，耗损率越高）

3）用量：50Kg。
