组成

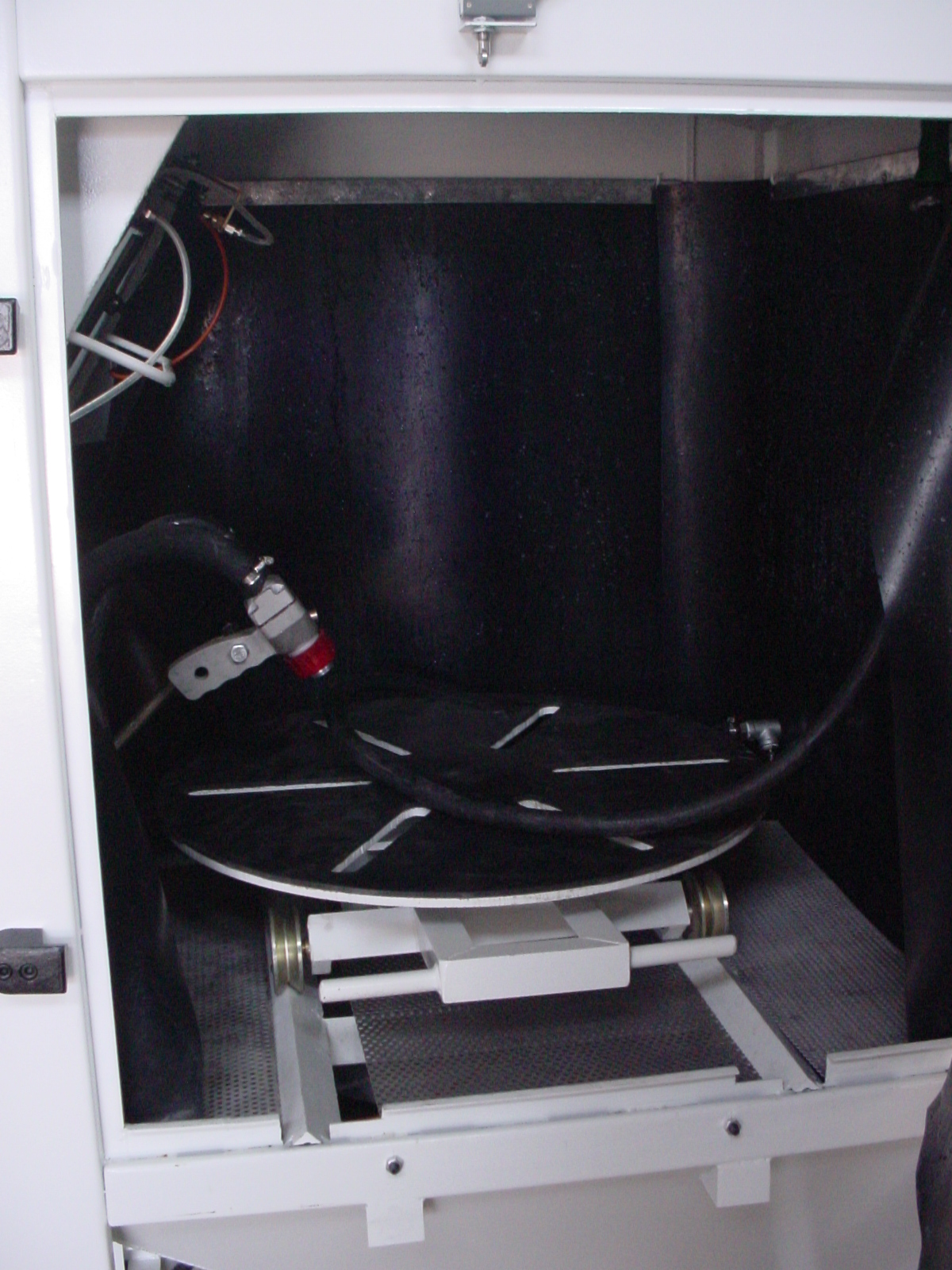

本机由主机舱、外拉移动工作台、砂水循环系统、喷枪砂路系统、气路系统、电器控制系统等部分组成。

加工适用范围1）适用于液体喷砂（丸）加工工艺。

2）适用于精密模具、电子零件、活塞环、航空零件、钛合金工件表面前处理、圆锯片及油污工件等中小零件的单件、小批量喷砂加工。

技术数据

外形尺寸

1000（宽）×1300（厚）×1970（高）毫米

工作舱尺寸 970（宽）×970（厚）×900（高）毫米

机舱门口尺寸 620（宽）×710（高）毫米

工作台尺寸 直径￠500mm，承载重量100Kg

整机重量 净重约250Kg

电源、总功率 AC380V、50Hz、约2.3KW

磨液泵电机 AC380V、50Hz、2.2KW、2800r/min

照明装置 AC220V、50Hz、2×20W日光灯

控制电路电压 AC24V

喷枪 1把手动喷枪

喷嘴直径 ￠12.5mm

气源压力、排量 0.8～1.0MPa、1.5M3/min

工作压力 开机后的减压阀表压0.5～0.8MPa

单枪耗气量 约为1～1.2M3/min（根据气源压力确定）

输气管接头尺寸 ￠13mm(软管)或G1/2"(硬管)

水源 工业用自来水

输水管接头尺寸 ￠13mm(软管)或G1/2"(硬管)

储箱磨液容积 约30L

磨料种类 推荐使用刚玉类磨料、玻璃微珠磨料

磨料粒度 24＃ ～ 320＃以下

磨料添加量 4～ 6Kg[磨液重量配比：1:5 ～1:7（干燥磨料:水）]
