特点

1）双侧开门，全玻璃钢材料壳体，外形美观防止锈腐蚀。工作舱内挂橡胶板，防止喷射冲击。

2）配有自转工作台及可拉出机舱的手动工作台车，方便装卸工件。

3）配备4把自动摆动喷枪、1把手动喷枪可分别开启与关闭，适合于多种喷砂加工方式的需要。

4）可使用微细砂材，用于精密工件的表面处理。

5）密闭性佳，不会产生粉尘污染。没有粉尘对环境的污染和对工人健康的危害。

6）可添加防锈剂到喷砂液中，防止铁类工件生锈。

7）配备废料收集系统，方便废旧磨料回收，没有环境的污染。

8）经喷砂（丸）后的零件表面硬化，能提高零件的耐磨性和疲劳强度。

9）主要零部件使用寿命长，且便于维修。

组成

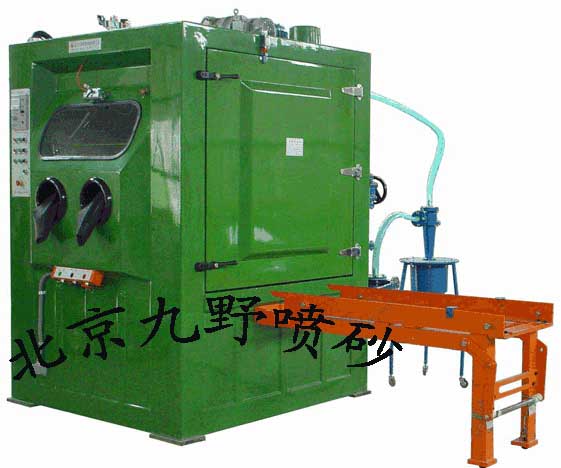

本机由主机舱、旋转工作台、工作台旋转驱动装置、工作台车、内外导轨、喷枪砂路系统、喷枪动摆动机构、气路系统、废料收集系统、电器控制系统等部分组成。

加工适用范围

1）适用于液体喷砂（丸）加工工艺。

2）适用于清理精铸件的毛面、清除氧化皮、清除机械加工件微毛刺、清理油污工件的污物和锈渍、光饰加工、亚光的装饰表面、改善机械零件的使用性能等中较重的大型零件喷砂加工。

技术数据

外形尺寸 3270（宽）×2300（厚）×2520（高）毫米

主机尺寸 1520（宽）×1660（厚）×2520（高）毫米

工作舱尺寸 1500（宽）×1600（厚）×1400（高）毫米

机舱门口尺寸 1310（宽）×1290（高）毫米（两侧）

工作台尺寸 直径￠1250mm，承载重量2000Kg

收砂器尺寸 ￠700（直径）×1400（高）毫米

整机重量 净重约1500Kg

电源、总功率 AC380V、50Hz、约12KW

磨液泵电机 AC380V、50Hz、9/11KW、2900r/min

工作台旋转驱动电机 AC380V、50Hz、0.75KW 、转速120～1200 rpm

照明装置 AC220V、50Hz、2×20W日光灯

控制电路电压 AC24V

喷枪 1把手动喷枪，4把水平摆动喷枪

喷嘴直径 ￠12.5mm

气源压力、排量 0.8～1.0MPa、6.5M3/min

工作压力 开机后的减压阀表压0.5～0.8MPa

单枪耗气量 约为1～1.2M3/min（根据气源压力确定）

输气管接头尺寸 ￠25mm(软管)或G1"(硬管)

水源 工业用自来水

输水管接头尺寸 ￠13mm(软管)或G1/2"(硬管)

储箱磨液容积 约250L

磨料种类 推荐使用刚玉类磨料、玻璃微珠磨料

磨料粒度 24＃ ～ 320＃以下

磨料添加量 40～ 50Kg[磨液重量配比：1:5 ～1:7（干燥磨料:水）]
