1 特点

  1）极大地改善了粉尘对环境的污染和对工人健康的危害。

  2）不需要另外配备通风除尘设备和单独的喷砂间，可直接安装在生产线上，节省生产面积，有利工件

周转。

  3）工作方法灵活，工艺参数可变，能适应不同材质和不同精度零件的光饰加工要求。

  4）加工后表面质量高，在合理选择工艺参数条件下，一般喷后比喷前减少粗糙度值一级。

  5）经喷砂后的零件表面硬化，能提高零件的耐磨性和疲劳强度。

  6）在工作过程中磨料循环使用，消耗量小。

  7）主要零部件使用寿命长，且便于维修。

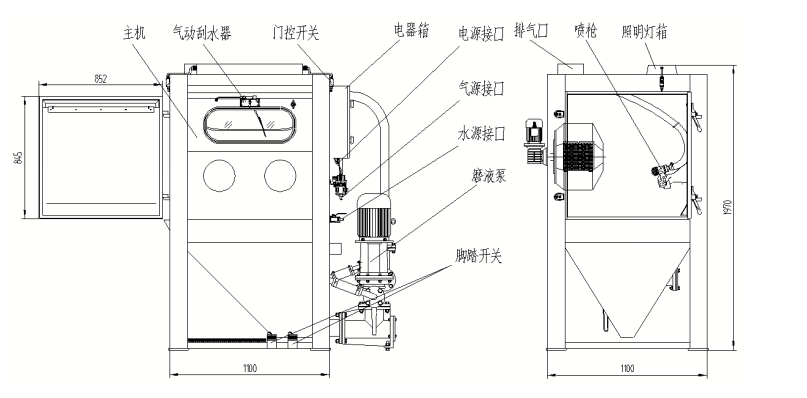

2  外形及安装尺寸

1.5  主要技术数据

1.5.1  电气设备

    1）磨液泵电机： AC380V、50Hz、4KW、2840r/min。

2）滚筒旋转驱动电机：AC380V、50Hz、0.37kw、1350r/min。

3）减速机NHRV063/71B5  1:100

    4）照明装置：AC220V、50Hz、2×10W节能灯。

    5）控制电路电压：DC24V。

    6) 总功率：约4.5KW。

1.5.2  储箱磨液容积：约110 L。

1.5.3  磨料：

    1）种类：推荐使用刚玉类磨料，也允许使用其他磨料。

    2）粒度：46＃ ～ 120＃。

    3）用量：约15kg。

1.5.4  工作台：

    1）直径：Φ500mm。

2）zui大均布承载重量：50Kg。

1.5.5滚筒

1）zui大处直径：Φ500mm；

2）zui大载重量：20kg。

1.5.6  喷枪：

    1）数量：1把PQ-6手动喷枪。

    2）喷嘴直径：Φ12.5 mm。

    3）气嘴直径：Φ6.5 mm。

    4）工作压力(开机后的压缩空气表压)：0.4～0.6Mpa。

    5）单枪耗气量：约为1～1.5M3/min（根据压缩空气压力确定）。

1.5.7  整机耗气量：约为1～1.5M3/min（根据压缩空气压力确定）。

1.5.8  输气管接头尺寸：外径Ф13mm(等于软管内径)。

1.5.9  输水管接头尺寸：外径Ф13mm(等于软管内径)。

1.5.10  包装重量：主机包装箱重约400Kg。

1.5.11  工作条件：

    1） 电源：AC380V、50Hz。

    2） 压缩空气源：气源压力0.8～1MPa、排量不小于1.5M3/min[指标准状态(200C、101.325kPa)

        的空气体积流量]。

3） 水源：工业用自来水。
