1  概述：

1.3 特点：

1）配备了高效除尘器，工作舱为负压工作状态，粉尘不外泄，极大地改善了粉尘对环境的

污染和对工人身体健康的危害。

  2）观察窗为压框式，玻璃更换方便。

  3）工作方法灵活，工艺参数可变，能适应不同材质和不同精度零件的加工要求。

  4）经喷砂后的零件表面硬化，能提高零件的耐磨性和疲劳强度。

  5）磨料循环使用，消耗量小。

  6）主要零部件使用寿命长，且便于维修。

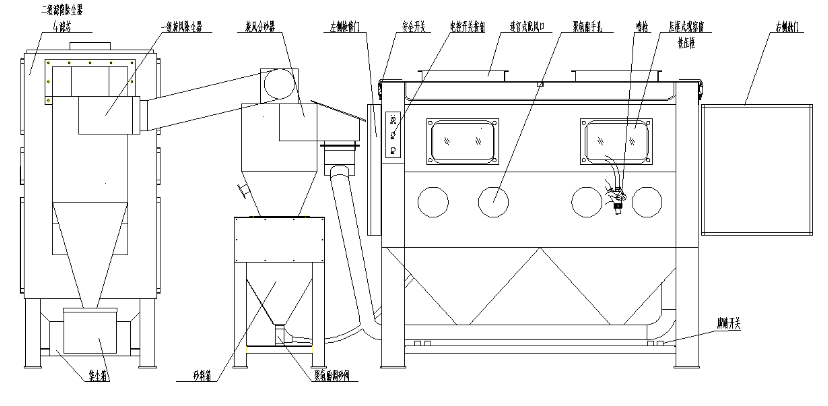

1.4 外形及安装尺寸：

1.5 主要技术数据：

 1）除尘器电机：AC380V、50Hz、4KW、2800r/min。

    2）照明装置：  AC220V、50Hz、2×18W 。

    3）总功率：    约4.1KW。

1.5.2  磨料：

    1）种类：推荐使用刚玉类磨料。

    2）粒度：60-220＃。

    3）用量：约75Kg。

1.5.3  工作台：

    2）网孔板zui大均布承载重量：30Kg。

1.5.4  喷枪：

    1）数量：1把GQ-3手动喷枪。

    2）喷嘴直径：Ø 12mm。

    3）工作压力(开机后的压缩空气表压)：0.4～0.6MPa。

    4）单枪耗气量：约为0.4-2.6m3/min。

1.5.5  整机耗气量：约为2.4m3/min。

1.5.6  输气管接头尺寸：Ø 25mm(可连接内径Ø 25mm软管或G1"硬管)。

1.5.7  重量：主机包装重约400Kg。

1.5.8  工作条件（用户使用本机应自备下述工作条件）：

    1）电源：AC380V、50Hz。

    2）压缩空气源：气源压力0.8～1MPa、排量2.4m3/min［指标准状态(20℃、101.325kPa)

       的空气体积流量］。
