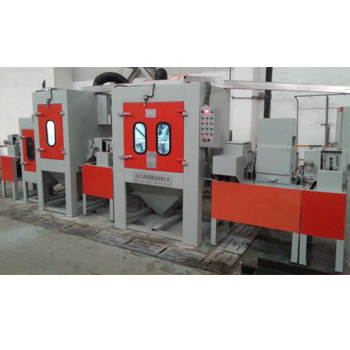

概述

1.1用途

本机是以磨液泵和压缩空气为动力，以磨液为介质，通过喷枪将磨液高速喷射到工件表面，达到表面清理和光饰目的的加工设备。本机能完成下列工作。

1）适用于清理机加件的毛刺、表面残留物等。

2）降低工件表面粗糙度Ra值。

3）适用于工件表面涂、镀前的预处理加工，可获得活性表面，提高涂、镀层的附着力。

4）适用于改善工件表面物理机械性能，如改变表面应力状态，改善配合偶件的润滑条件，降低偶件运动过程中的噪音等。

1.2本机适用工作条件

1）适用于液体喷砂（丸）加工工艺。

2）适用于大批量的含银铜排表面清理加工。

1.3特点

1）工作时不产生粉尘，极大地改善了粉尘对环境的污染和对工人健康的危害。

2）可使用微细砂材，用于精密工件的表面处理。

3）工作方法灵活，工艺参数可变，适应不同材质和不同精度零件的光饰加工要求。

4）加工后表面质量高，在合理选择工艺参数条件下，一般喷后比喷前减少粗糙度值一级。

5）经喷砂后的零件表面硬化，能提高零件的耐磨性和疲劳强度。

6）在工作过程中磨料循环使用，消耗量小。

7）主要零部件使用寿命长，且便于维修。

1.4外形及安装尺寸

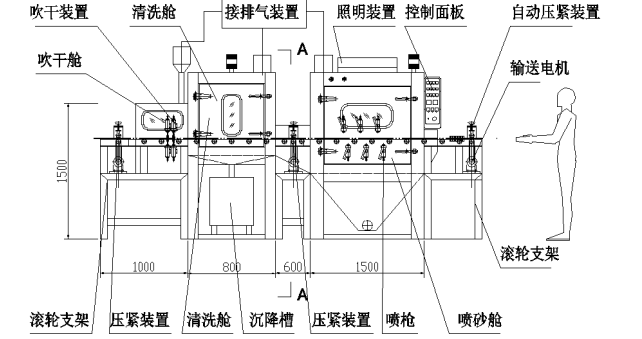

图-1外形图

外形尺寸5200（宽）2300（厚）2160（高）毫米

1.5主要技术数据

1.5.1电气设备

1）磨液泵电机：AC380V、50Hz、9/11KW、转速1440/2900rpm。

2）清洗泵电机：AC380V、50Hz、4KW 、转速2900 rpm。

3）输送系统驱动电机：AC380V、50Hz、0.4KWX3 、转速2.9～29 rpm。

4）自动加紧系统驱动电机：AC380V、50Hz、0.4KWX3 。

5）加热器：AC380V、50Hz、6KW。

4）抽湿风机电机：AC380V、50Hz、1.1KW 、转速2900 rpm。

5）照明装置：AC220V、50Hz、2×20WX2日光灯。

6）控制电路电压：AC220V/AC24V。

7）总功率：约28KW。

1.5.2储箱磨液容积：约230 L。

1.5.3磨料：

1）种类：推荐使用刚玉类磨料, 也允许使用其他磨料。

2）粒度：46＃ ～ 100＃。

3）用量：35～50kg。

1.5.4加工范围：

1）铜排尺寸：3000mm～12000mmX20mm～60mmX2mm～30mm(长X宽X厚)；

2）重量：70kg均布

3）输送速度：1-2m/min

1.5.5喷枪：

1）数量：6把固定喷枪。

2）喷嘴直径：φ12.5mm。

3）气嘴直径：φ6mm。

4）工作压力(开机后的压缩空气表压)：0.4～0.6MPa。

5）单枪耗气量：约为1～1.2M3/min（根据压缩空气压力确定）。

1.5.6吹干吹嘴耗气量：约为1M3/min（根据压缩空气压力确定）。

1.5.7整机耗气量：约为15M3/min（根据压缩空气压力确定）。

1.5.8输气管接头尺寸：φ25mm(软管)或G1"(硬管)。

1.5.9输水管接头尺寸：φ13mm(软管)或G1/2"(硬管)。

1.5.10重量：整机净重约2000Kg。

1.5.11工作条件：

1）电源：三相380V、 50Hz动力电源。

2）气源：气源压力0.8MPa、排量15M3/min[指标准状态(20℃、101.325kPa)的空气体积流量。

3）水源：工业用自来水。

注意：用户使用本机应自备上述工作条件！
