JY-2205D皮带轮专用干喷砂机
2024-08-03 18:09:48 来自:admin
设备的构成与主要技术参数

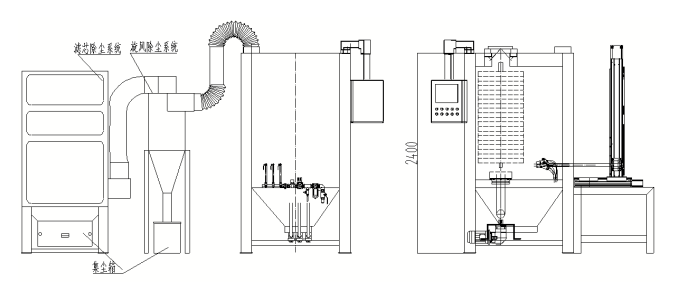

如图1所示，JY-2205D干喷砂机由以下部分组成一个封闭循环的、环保的自动干式喷砂系统：
喷砂主机系统
喷砂及吹净与压缩空气系统
喷枪X-Z轴移动总成与固定支架总成
磨料自动循环系统总成
LTXC系列沉流式滤筒除尘系统
安全自锁装置
PLC电气控制系统
图1
JY-2205D主要技术参数表：
序号 | 名 称 | 说 明 |
1 | 喷砂系统与喷枪 | 吸入式喷砂系统，3把自动喷枪（选择1至3把使用） |
2 | 喷枪X-Z喷枪移动丝杠模组总成 | X轴移动行程200mm，Z轴移动行程1000mm， |
3 | 自动转盘 | Φ350mm转盘，1KW伺服电机，减速比1:10 |
4 | 磨料循环与除尘风机 | 4kW风机，风量2500m3/h，风压2000pa，转速2900rpm |
5 | 机舱照明 | 2X20W节能灯 |
6 | 顶部水平气缸门 | 行程500mm |
7 | 喷砂耗气量 | 1.5m3/min/把（0.5MPa下，每把喷枪的耗气量） |
8 | 除尘自动反吹清灰耗气量 | 0.15 m3/min（0.62MPa 下，每分钟反吹1次） |
9 | 总压缩空气耗气量 | 4.5m3/min（0.5MPa下，1把喷枪） |
10 | 设备总功率 | 约6kW（不含压缩空气耗电量） |
11 | 适用磨料及粒度 | 刚玉砂36#-100# |
12 | 工作电源 | 三相，380V，50Hz |
